Tester omjera polarizacijske ekstinkcije
Široki dinamički raspon PER, do 30 dB i više
Visoka točnost
Visoka stabilnost
Brza brzina testiranja
Podrška za RS232 sučelje
Dugoročno-praćenje PER-a
Ispitivanje kuta osi optičkih vlakana za održavanje polarizacije
Mjerenje više{0}}kanalnog PM uređaja
Profil proizvoda
- Ovaj više{0}}kanalni tester omjera ekstinkcije polarizacije integrira izvore svjetla s više{1}}valnih duljina, 12/24-kanalni optički prekidač i module za otkrivanje omjera ekstinkcije. Opremljen namjenskim softverom glavnog računala, odlikuje se jednostavnim rukovanjem i jednostavnim tijek rada.
- Više{0}}kanalni tester polarizacijskog omjera ekstinkcije je profesionalni instrument dizajniran za PER testiranje nizova-tipa više-kanalnih uređaja za održavanje-polarizacije kao što su MPO konektori i fiber arrays (FA).
Specifikacije proizvoda
Dio omjera izumiranja
| Fizička svojstva | Parametar | |
| Raspon valnih duljina |
Kratkovalni tip A 600 - 1200 nm |
Tip B dugovalni 1200 - 1700 nm |
| Maksimalna ulazna snaga | +10 dBm | |
| Raspon ulazne snage | -40 ~ +10 dBm | |
| Maksimalni PER | 30 dB | 40 dB |
| PER dinamički raspon | -40 ~ +10 dBm : 30 db |
-30 ~ +10 dBm : 40 db -40 ~ -30 dbm : 30 db |
| PER Rezolucija |
<10 dB : 0.001 dB Veći ili jednak 10 dB : 0,01 dB |
|
| PER točnost |
PER Manje od ili jednako 2 dB : Manje od ili jednako ± 0,1 dB PER < 30 dB : < ± 0,3 dB PER Veći ili jednak 30 dB : < ± 1,0 dB |
|
| Rezolucija kuta polarizacije | 0,11 stupnjeva | |
|
Točnost kuta polarizacije |
< ± 0.45° |
|
|
Jedno{0}}kanalna brzina mjerenja |
0.5 s |
|
|
Više{0}}kanalna brzina mjerenja
|
1,5 s / kanal | |
| Tip konektora omjera izumiranja | MPO (također podržava MT, FC, SC, LC sučelja) | |
Dio- koji emitira svjetlost
| Fizička svojstva | Parametar | |
| Broj optičkih kanala | 12 / 24 | |
| Sučelje optičkog prekidača | FC/APC | |
Odjeljak izvora svjetlosti
| Fizička svojstva | Parametar | |
| Vrsta izvora svjetlosti | SANKE | |
| Valna duljina izvora svjetlosti | Tip A: 850nm i 980nm; Tip B: 1310nm i 1550nm | |
| Broj kanala izvora svjetlosti | Ugrađena-2 kanala + 2 vanjska kanala | |
| Snaga izvora svjetlosti | 2mw | |
| Fizička svojstva | Parametar | |
| Komunikacijsko sučelje | RS232 | |
| Ulaz izmjenične struje | 220V, 50Hz | |
| Vrijeme-zagrijavanja | 15 minuta | |
| Radna temperatura | +10 - +40 stupanj | |
| Temperatura skladištenja | -15 - +70 stupanj | |
| Težina | 4 kg | |
| Vanjske dimenzije | 235*104*300 mm (sa stopalima) | |
|
NAPOMENE: Ostali rasponi snage i valnih duljina mogu se prilagoditi. Ostali posebni zahtjevi mogu se raspitati. |
||
Značajke proizvoda
Integrirana platforma za testiranje visoke{0}}učinkovitosti
Opremljen s-ugrađenim više-kanalnim izvorom svjetlosti koji održava polarizaciju, nije potreban vanjski izvor svjetlosti. Podržava pokretanje jednim-klikom za realizaciju skupnog i paralelnog testiranja za 12/24-jezgrene konektore i FAU polja. Može provoditi dugotrajno PER praćenje, IL ispitivanje unesenih gubitaka i ispitivanje kuta optičke osi vlakana koje održavaju polarizaciju, što uvelike poboljšava propusnost proizvodne linije.
Širok-otkrivanje i točna analiza
Modul za otkrivanje omjera ekstinkcije usvaja fotodetektor visokih-izvedbi od 5 mm i polarizacijsku rotirajuću strukturu. U usporedbi s uobičajenim ispitivačima omjera ekstinkcije s jednim-kanalom, oslobađa operatere ručnog poravnavanja učvršćenja za svaki kanal, izbjegava smetnje u otkrivanju uzrokovane detektorima s velikim-površinama i u potpunosti hvata distribuciju optičkog polja cijele čeone strane konektora u jednom trenutku, osiguravajući sveobuhvatne i točne rezultate PER mjerenja.
Izvrsna mjerna izvedba i zamjenjivost više-sučelja
Postiže PER dinamički raspon od više od 30 dB, sposoban za točnu procjenu različitih proizvoda od uređaja za održavanje polarizacije s visokim omjerom ekstinkcije do uređaja koji ovise o niskoj polarizaciji, ispunjavajući stroge specifikacije testiranja. Dostupno je više dodatnih sučelja uključujući FC, LC, SC, FA, MPO i MT.
Inteligentna integracija i visoka stabilnost
Sustav ima visoku razinu integracije i intuitivno sučelje za upravljanje dodirom, opremljen softverom za automatsku analizu. Jamči dosljedne i ponovljive testne podatke, smanjuje poteškoće u radu i ljudske -pogreške.
Primjene proizvoda
Visok{0}}proizvodno testiranje
Idealno za-testiranje automatizirane proizvodne linije velikih-optičkih modula velike brzine u podatkovnim centrima, MPO pre-završenih spojnih kabela i drugih proizvoda. Brzo dovršava provjeru polariteta, unesenog gubitka i kutnog poravnanja.
Stroga ulazna kontrola kvalitete i osiguranje kvalitete
Jamčimo da ključne sirovine, uključujući MPO konektore i sklopove vlakana koji održavaju polarizaciju od dobavljača uzvodno, odgovaraju specifikacijama karakteristika polarizacije i osiguravaju kvalitetu integracije sustava od izvora.
Informacije o narudžbi
- Vodič za odabir
- konfiguracije
| 1 | Glavna jedinica PEM9735-24C | 1 toranj |
| 2 | Čišćenje pamučnih štapića | 1 pakiranje |
| 3 | Kabel za napajanje | 1 predmet |
| 4 | RS232-USB priključni kabel | 1 predmet |
| 5 | Priručnik s uputama | 1 primjerak |
| 6 | Izvješće o inspekciji gotovog proizvoda | 1 primjerak |
| 7 | Potvrda o sukladnosti | 1 primjerak |
| 8 | MPO, FC, MT prirubnice | 1 primjerak |
Popularni tagovi: ispitivač omjera polarizacijske ekstinkcije, Kina tester omjera polarizacijske ekstinkcije proizvođači, dobavljači, tvornica
Mogli biste i voljeti
-
Automatizirani MPO MT stroj za poliranje
-
Mjerač omjera polarizacijske ekstinkcije
-
Programabilni stroj za poliranje vlakana pod pritiskom s četiri{0}}kuta
-
Inteligentni podizni stroj za poliranje vlakana pod pritiskom
-
FA Fiber Array Endface Inspector
-

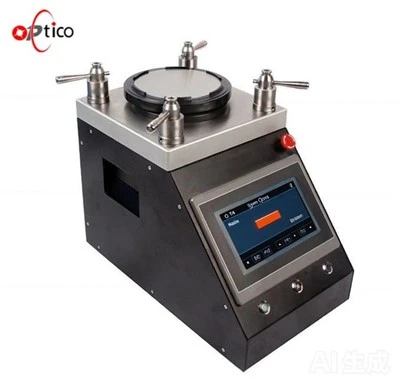

Inteligentni stroj za poliranje vlakana pod pritiskom s četiri{0}}kuta
